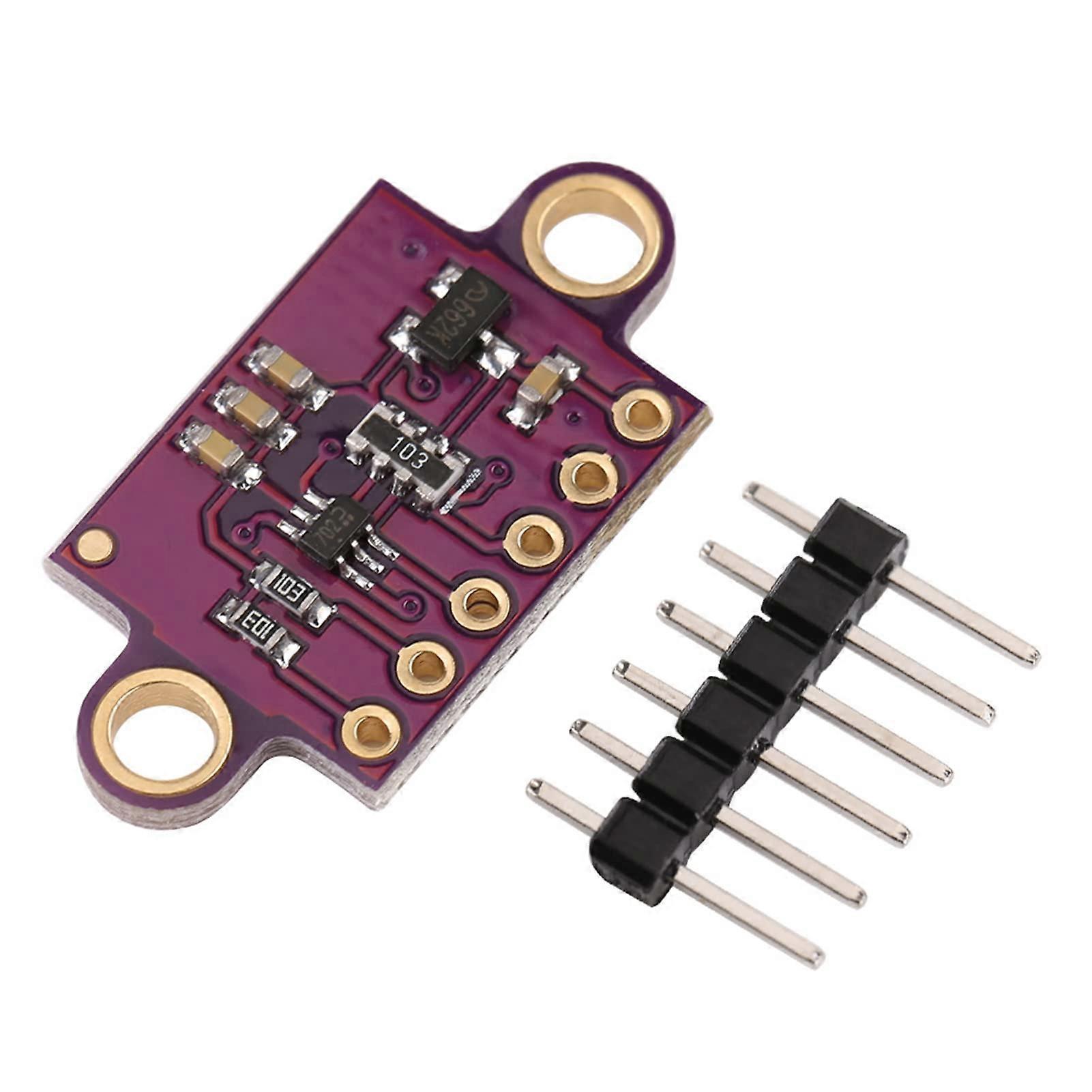

ملامح: VL53L0X هو نظام نطاق مدمج في وحدة مدمجة. هذه اللوحة هي ناقل ل VL53L0X ، لذلك نوصي بقراءة ورقة البيانات VL53L0X بعناية قبل استخدام هذا المنتج. يتيح قياس TOF هذا تحديد المسافة المطلقة إلى الهدف بدقة دون أن يؤثر انعكاس الجسم بشكل كبير على القياس. تتوفر قياسات النطاق من خلال واجهة I2C (TWI) الخاصة بالمستشعر ، والتي تستخدم أيضا لتكوين إعدادات المستشعر ، ويوفر المستشعر دبابيس إضافية: إدخال إيقاف التشغيل وإخراج المقاطعة. وصف رقم التعريف الشخصي: VDD منظم إخراج 2.8 فولت. يتوفر ما يقرب من 150 مللي أمبير لتشغيل المكونات الخارجية. (إذا كنت ترغب في تجاوز المنظم الداخلي ، فيمكنك بدلا من ذلك استخدام هذا الدبوس كمدخل 2.8 فولت مع فصل VIN.) VIN هذا هو اتصال مصدر الطاقة الرئيسي من 2.6 فولت إلى 5.5 فولت. تسحب مبدلات مستوى SCL و SDA خطوط I2C إلى هذا المستوى. GND اتصال الأرض (0 فولت) لمصدر الطاقة الخاص بك. يجب أن يشترك مصدر التحكم في I2C أيضا في أرضية مشتركة مع هذه اللوحة. خط بيانات I2C المتحول بمستوى SDA: HIGH هو VIN ، LOW هو 0 V خط الساعة I2C المتحول بمستوى SCL: HIGH هو VIN ، LOW هو 0 V XSHUT هذا الدبوس هو إدخال إيقاف تشغيل نشط منخفض ؛ تسحبه اللوحة إلى VDD لتمكين المستشعر افتراضيا. يؤدي تشغيل هذا الدبوس إلى انخفاض في وضع المستشعر في وضع الاستعداد للأجهزة. هذا الإدخال غير متحول في المستوى. الشحنة تحتوي: 1x GY-VL53L0XV2V L53L0X مستشعر مسافة وقت الرحلة
