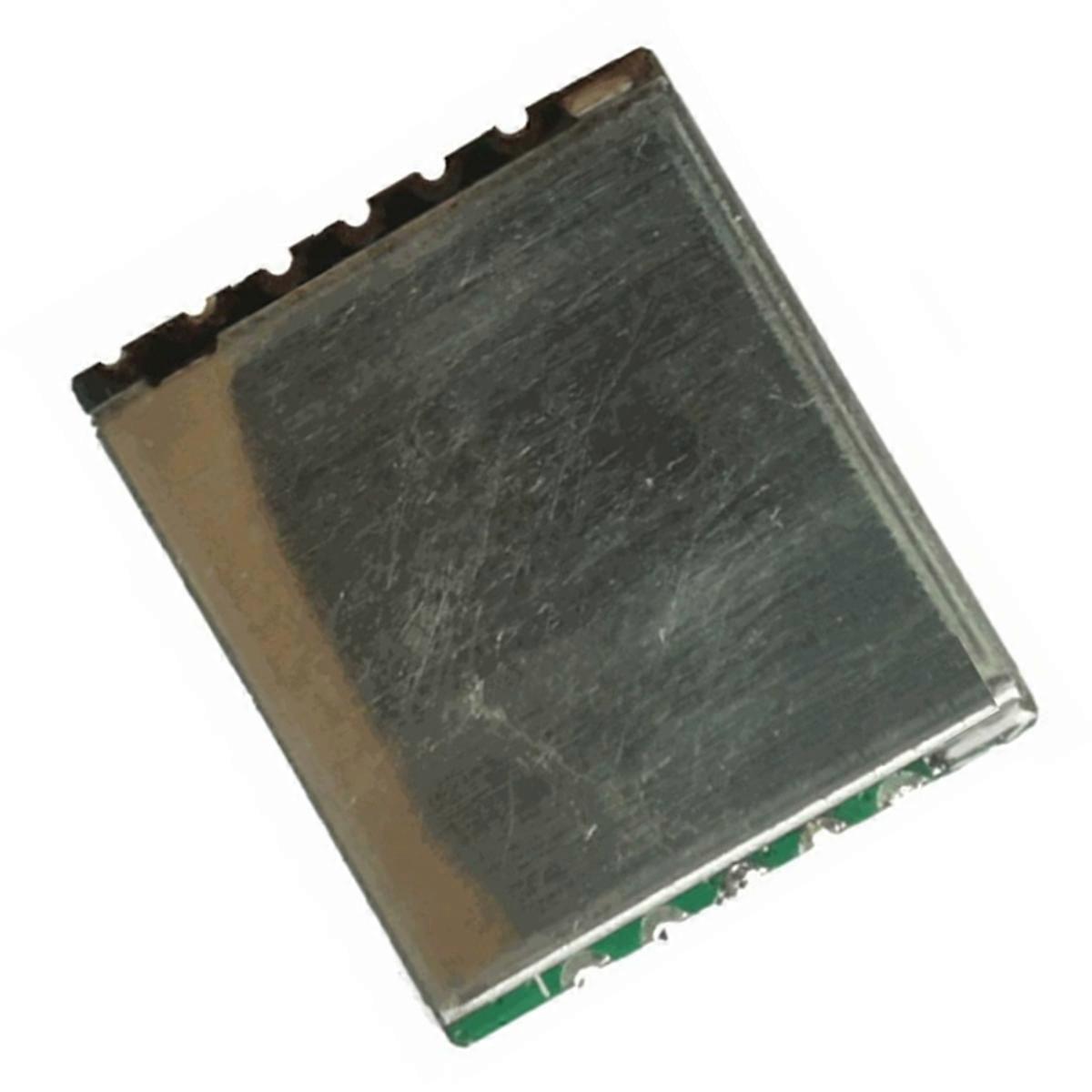

نطاق تردد العمل: العمل في نطاق تردد ISM 5645-5945 ميجا هرتز. تصميم شريحة واحدة: متكامل مع VCO PLL وتعديل الفيديو FM عريض النطاق وتعديل صوت FM يجعل الوحدة صغيرة الحجم ومنخفضة في استهلاك الطاقة. انتاج الطاقة: هناك إصدارات ذات طاقة ثابتة تبلغ 200 ميجا واط و 600 ميجاوات ، وبعض الوحدات لديها طاقة خرج تبلغ 22-24 ديسيبل ميلي واط. TX5823 عبارة عن وحدة نقل صوت وفيديو A / V FM بسرعة 5.8 جيجا هرتز. اختيار القناة: مع إرسال 8 قنوات ، يمكن أن تكون 48 نقطة تردد من خلال التحكم في SPI ، ويمكن إضافة 24 نقطة تردد إضافية من U O H بنفسه. استهلاك منخفض للطاقة: استهلاك الطاقة النموذجي هو 3.3 فولت 330 مللي أمبير. ثبات عالي: بنيت في حلقة مغلقة الطور التردد ، ثبات عالي. إشعاع توافقي منخفض: إشعاع منخفض ، الحد الأدنى من التداخل مع المعدات المحيطة. إشارة الإدخال المباشر: يمكنها إدخال إشارات الصوت والفيديو التناظرية مباشرة. قابل للتطبيق على نطاق واسع: مناسب لنقل صور المركبات الجوية بدون طيار ، المروحية الرباعية ، مراقبة الطفل ، مراقبة صور موقع البناء ، نظام أمان الكاميرا اللاسلكية ، المعدات الطبية للتصوير اللاسلكي ، نقل الكاميرا العكسية المرئية اللاسلكية ، ألعاب الفيديو اللاسلكية ، أجراس الباب اللاسلكية وغيرها من المناسبات. التطبيق: نقل صورة الطائرة بدون طيار: يمكن استخدامها لرحلة FPV (منظور الشخص الأول) ، مما يسمح للمشغل برؤية اللقطات في الوقت الفعلي التي تم التقاطها بواسطة الطائرة بدون طيار ، مما يعزز تجربة الطيران والدقة التشغيلية. المراقبة الأمنية: في مواقع البناء وأنظمة أمان الكاميرات اللاسلكية ، يمكن تحقيق الإرسال اللاسلكي للصور من أجل المراقبة والإدارة المريحة. مراقبة الطفل: ملائمة للآباء لمراقبة حركات الطفل في الوقت الفعلي ، مما يضمن السلامة تطبيق: المعدات الطبية: يمكن استخدامها للتصوير اللاسلكي للمعدات الطبية ، وتسهيل العمليات الطبية والتشخيص. الألعاب وأجهزة الترفيه: مثل ألعاب الفيديو اللاسلكية ، وتحويل لعبة PSP إلى التلفزيون ، وما إلى ذلك ، تزيد من متعة وراحة الألعاب وأجهزة الترفيه. تعريف الأسلاك: AUD: إدخال الصوت الخارجي RX: ضبط المعلمة ، الاتصال بالتحكم في الطيران لأي TX VXX: مدخلات تعمل بالبطارية إيجابية GND: الإدخال الذي يعمل بالبطارية سلبيا VID: إدخال الفيديو 5V GND: يمكن أن يوفر خرج BEC 5V المدمج الطاقة للكاميرا طريقة الاستخدام: يتم التحكم في وحدة TX5823 العامة بالفعل SPI لاختيار التردد من المصنع ، لذلك ليست هناك حاجة لإزالة المقاوم 1k على الدبوس 1 ومكثف 10nf على الدبوس 26 من RTC6705 بنفسك. يدعم ضبط المعلمات عن بعد لبروتوكول SmartAudio في نهاية التحكم في الطيران ، ويمكنه أيضا استخدام الأزرار (مؤشرات حالة LED) لتغيير نطاقات التردد والقنوات والطاقة. معنى أضواء مؤشر LED الثلاثة: يشير الضوء الأحمر إلى حالة العمل ، وتشير الأضواء الخضراء والزرقاء إلى القناة الحالية والتردد والطاقة. تختلف طباعة لوحة الدوائر قليلا ، مما لا يؤثر على الاستخدام. اللون: كما هو موضح المواد: PC + معدن محتويات العبوة: 1 * TX5823 5.8 جيجا هرتز وحدة النقل فقط محتوى الحزمة أعلاه ، لا يتم تضمين المنتجات الأخرى. ملاحظة: قد يتسبب انعكاس الضوء وشاشات العرض المختلفة في اختلاف لون العنصر في الصورة قليلا عن الشيء الحقيقي. خطأ القياس المسموح به هو +/- 1-3 سم.
