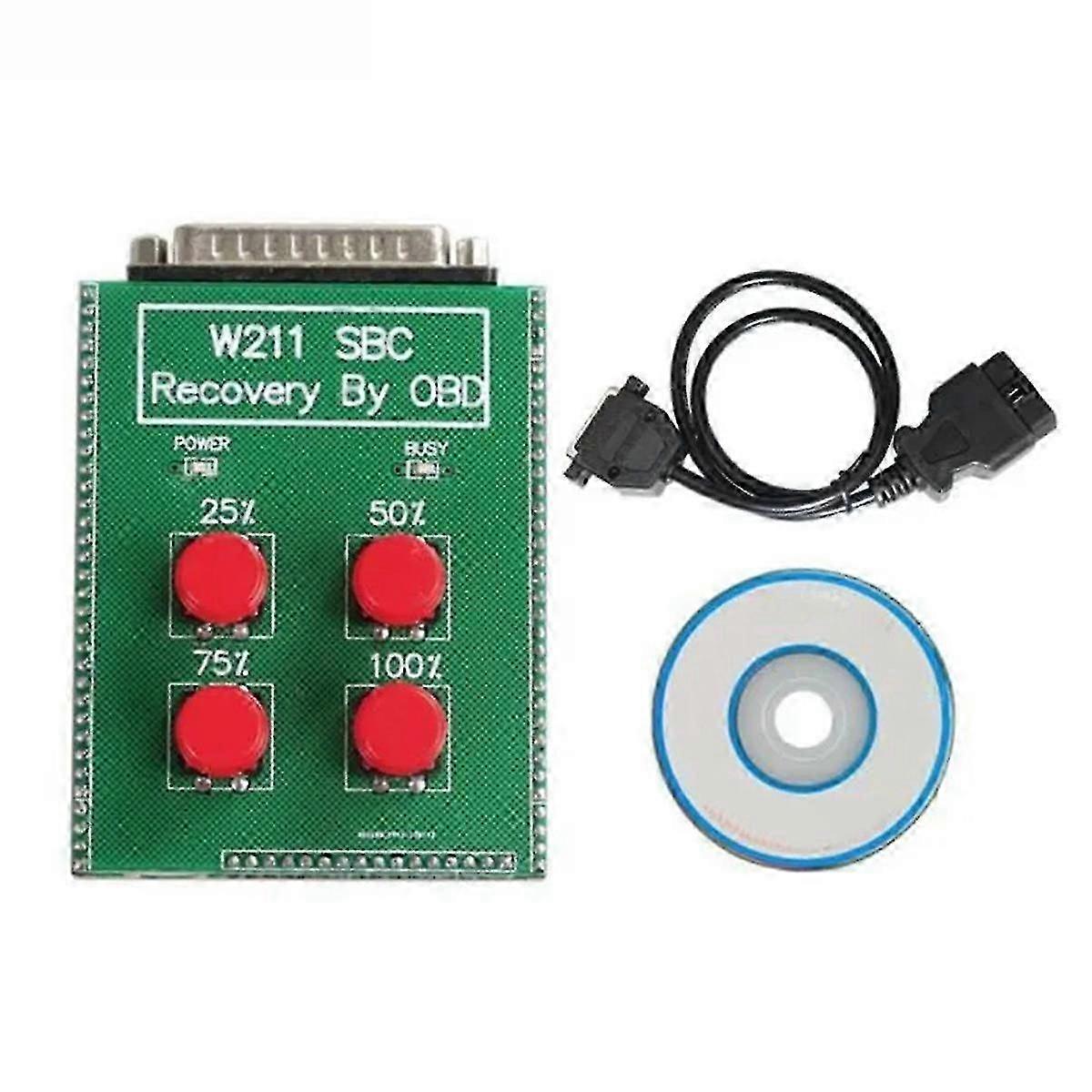

موصل OBD للأداة 16PIN في منفذ اتصالات OBD-11 للمركبة ؛ أدر مفتاح الإشعال إلى ON ، ثم OBD لضوء TOOL مضاء ، وسوف يتصل الجهاز والنغمة الثانية ، وقال إن الجهاز يعمل بشكل صحيح ؛ ومن ثم تحتاج إلى استعادة مفتاح وضع الصيانة (25٪ -50٪ -75٪ -100٪ يمكن أن يكون) في هذا الوقت سيكون هناك ضوء مؤشر BUSY للتردد ، وسيقوم الجهاز بإصدار نغمات صفير ، 10 ثوان لإكمال استعادة البيانات ، والتي دائما عندما يكون مؤشر مشغول. W211 / R230 ABS / TOOL (رمز الإصلاح C249F) ل Ben z لديها W211 و R230 مع نظام ABS ، تعليمات على النحو التالي: نصائح: كود C249F ، تم تجاوز وقت تشغيل المكون A7 / 3 (الوحدة الهيدروليكية) النصائح المذكورة أعلاه التي تظهر خطأ داخلي لوحدة التحكم ، يجب عليك استبدال وحدة التحكم واستخدام W211 / R230 TOOL التي يمكن إصلاحها بسهولة دون استبدال وحدة التحكم الجديدة. بالنسبة لاحتياطات السلامة ، ذكرت أنه قبل محاولة إصلاح نظام الفرامل في طرازاتها W211 (الفئة E) و R230 (فئة SL) ، يجب إلغاء تنشيط نظام التحكم في الفرامل Sensotronic () أولا باستخدام جهاز اختبار STAR-DIAGNOSIS الخاص به. يعد إلغاء تنشيط النظام ضروريا للغاية قبل القيام بأي أعمال صيانة على الفرامل مثل تغيير الوسادات والأقراص والسوائل لأن النظام تحت ضغط 140 بار. يجب أن يكون لدى الميكانيكيين الذين يؤدون خدمات الفرامل على طرازات السيارات هذه الأدوات المناسبة لتجنب خطر حدوث إصابات لأنفسهم وتلف نظام الفرامل. حتى إدخال هذه الأداة غير المكلفة والمريحة والخفيفة والآمنة وسهلة الاستخدام هو بديل آخر لاختبار STAR-DIAGNOSIS عند العمل على النظام. يمكنه أداء المهام بشكل جيد على قدم المساواة وهو فعال وآمن. اللون:أخضرالمواد: البلاستيك + المكونات الإلكترونيةمحتويات الحزمة: 1 × W211 / R230 ABS / أداة 1 × كابل OBD2 1 × برنامج القرص المضغوط فقط محتوى الحزمة أعلاه ، لا يتم تضمين المنتجات الأخرى. ملاحظة: قد يتسبب انعكاس الضوء والشاشات المختلفة في اختلاف لون العنصر في الصورة قليلا عن الشيء الحقيقي. خطأ القياس المسموح به هو +/- 1-3 سم.
